LED户外舞台灯

八段数码管

八段数码管

LED数码管,八段数码管---

数码管分为共阳型和共阴型,共阳极型就是发光管的正极都连在一起 ,作为一条引线,负极分开。八段数码发光管就是8个发光二极管组成的,在空间排列成为8字型带个小数点,只要将电压加在阳极和阴极之间相应的笔画就会发光。8个发光二极管的阳极并接在一起,8个阴极分开,因此称为共阳八段数码管。





怎样测量数码管引脚,分共阴和共阳:
 LED数码有共阳和共阴两种,把这些LED发光二极管的正极接到一块(一般是拼成一个8字加一个小数点)而作为一个引脚,就叫共阳的,相反的,就叫共阴的,那么应用时这个脚就分别的接VCC和GND。再把多个这样的8字装在一起就成了多位的数码管了。

  找公共共阴和公共共阳首先,我们找个电源(3到5伏)和1个1K(几百的也欧的也行)的电阻, VCC串接个电阻后和GND接在任意2个脚上,组合有很多,但总有一个LED会发光的找到一个就够了,,然后用GND不动,VCC(串电阻)逐个碰。

共阳极数码管是指八段数码管的八段发光二极管的阳极(正极)都连在一起,而阴极对应的各段可分别控制。

共阴极数码管是指八段数码管的八段发光二极管的阴极(负极)都连在一起,而阳极对应的各段分别控制。



或者用万用表的10k档测量,因为万用表的10k档是9伏电池,测的时候有微弱的光。



剩下的脚,如果有多个LED(一般是8个),那它就是共阴的了。

相反用VCC不动,GND逐个碰剩下的脚,如果有多个LED(一般是8个),那它就是共阳的了。

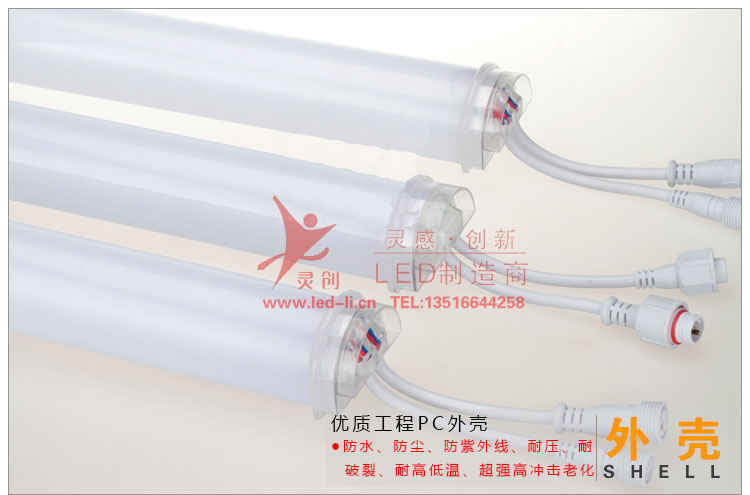

 1、采用耐用高温及高性能成型材料高品质的PC外壳,抗腐蚀、抗老化,韧性好,防撞性高,耐高温,抗溶剂力强、抗热胀冷缩性能、混色均匀,透光性好;

2、管材颜色有透明,奶白(又称乳白),半透明;管型有圆形,D形(配有堵塞、支架);

3、根据同心圆理论设计,LED发光经圆形灯的多次折射,视角可达180度,可视性强;

4光源采用发光二极管,LED为固体冷光源,环氧树脂封装,无灯丝发热,确保LED长期工作,衰减小,著名品牌芯片,具有节能、环保、使用寿命长等特点

5、高亮度LED光源,色彩鲜丽,色泽纯正无光斑。有红、绿、蓝、黄、白色、双色、七彩渐变、加以控制可实现多色变化;

6、控制形式:可分为管内控制,外置控制器,二种形式。可与DMX512系列控制器驳接,进行IC编程,变幻模式可达数千万种;

7、安装方便,投射角度大。防尘,防漏电。

产品规格说明



单色发光:红、黄、蓝、绿、白、暖白等
规格型号:D30×30D50×37D50×50D50×60D80×60D100×80
额定电压:AC/DC24VDC12VAC110VAC220V等。
额定功率:6-12W
使用范围:户外、室内、-4070
使用寿命:5-10万小时
防水等级:IP65
灯珠数量:90粒、96粒、108粒、144

七彩效果:跳变、渐变、扫描、流水、追逐

我工厂专业生产LED数码管,款式包括单色护栏灯、六段全彩数码管、十六段全彩音控屏、十六段全彩像素屏、三十二段全彩像素屏等,六段内控可以实现单根管管内渐变、跳变、流水、追逐、拉幕、开幕等轮廓效果,外控六段可以实现增加整体流水和追逐、立体动画等屏幕效果,外控十六段、三十二段可实现脱机渐变、跳变、流水、追逐、拉幕,CF卡或SD卡全彩图像动画,电脑联机实时播放像素屏。高效防水措施,严格的生产工艺,稳定的质量性能,强大的服务团队,是客户市场战略的坚实后盾





灵创照明主要生产LED投光灯 LED洗墙灯 LED地埋灯 LED水底灯 www.led-li.com
